Grundsätzliches zur Verkabelung
Die zuverlässige Funktion der Außen-Alarmanlage hängt maßgeblich von der korrekten Verkabelung ab. Abhängig von Systemgröße, Anzahl der Infrarot-Lichtschranken und gewünschten Zusatzfunktionen (z. B. Beleuchtung, Sirene oder Smart-Home-Anbindung) kommen unterschiedliche Kabeltypen und Versorgungsarten zum Einsatz.
Die Verkabelung erfolgt stern- oder linienförmig zu einer zentralen Steuerung und ist auf dauerhaften Außeneinsatz ausgelegt.
Versorgung & Signalführung – vereinfacht dargestellt

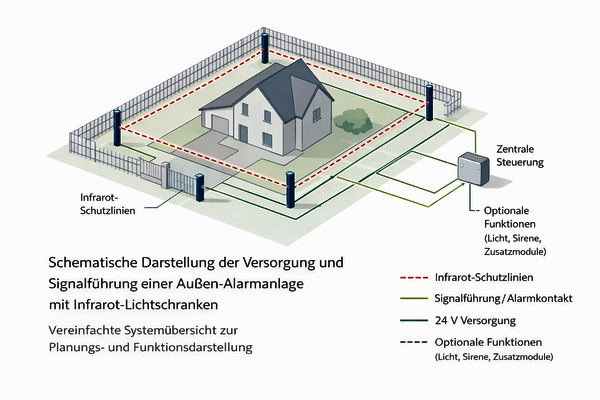

Die Abbildung zeigt schematisch den typischen Aufbau einer Außen-Alarmanlage mit Infrarot-Lichtschranken.
Dargestellt sind:
- die 24 V-Versorgung der Säulen,
- die Signalführung der Alarmkontakte,
- optionale Zusatzfunktionen wie Beleuchtung, Sirene oder Heizmodule,
- sowie die zentrale Anbindung an eine Steuerung (z. B. Smart-Home oder Alarmzentrale).
➡️ Die detaillierte Adernbelegung und Anschlussvarianten finden Sie weiter unten in den Anschlussbeispielen für Fachbetriebe.
Typische Kabeltypen im System
- Steuer- & Signalkabel
Für Alarmkontakte, Statussignale und optionale Steuersignale.
→ 🔗 A-2Y(L)2Y Telefon- & Fernmeldekabel
→ 🔗 Steuerleitung
- Versorgungskabel (24 V)
Für Infrarot-Lichtschranken, Beleuchtung, Sirene oder Heizmodule.
→ 🔗 H07RN-F Gummischlauchleitungen
→ 🔗 Erdkabel NYY-Leitungen
- Bus- oder Datenleitungen (optional)
Für Smart-Home-Funktionen wie RGB-Beleuchtung oder Temperaturabfrage.
→ 🔗 Bus- & Datenleitungen
→ 🔗 Steuerleitungen für Gebäudeautomation
Detailliertes Anschlussbeispiel (für Fachbetriebe)
Die folgende Anschlussübersicht richtet sich an Elektrofachkräfte und Systemintegratoren.
Sie zeigt ein konkretes Beispiel für die Verkabelung mit A-2Y(L)2Y 10×2×0,8, aufgeteilt auf mehrere Versorgungs- und Funktionskreise.
Anschlussbeispiele & Adernbelegung
(ideal auf 2 Netzteile aufgeteilt, alle Signale einzeln geführt)
| Nr. | Farbe | Kennzeichnung | Funktion |
|---|---|---|---|
| 1 | grün | kein Strich | Loxone Tree Bus (grün) – nur für RGBW-Leuchten oder optionale Erweiterungen |
| 2 | grün | 1 Strich | Loxone Tree Bus (weiß) – nur für RGBW-Leuchten oder optionale Erweiterungen |
| 3 | grün | 2 Strich | Loxone 1-Wire (DQ) – Temperaturabfrage in der Säule |
| 4 | grün | 2×2 Strich | Loxone 1-Wire (GND) – Temperaturabfrage in der Säule |
| 5 | rot | kein Strich | Alarm-Ausgang IR-Schranke 1 (nur eine Seite, Gegenseite nur 24 V) |
| 6 | rot | 1 Strich | Alarm-Signal IR-Schranke 1 (Signal schwach) |
| 7 | rot | 2 Strich | Alarm-Ausgang IR-Schranke 2 |
| 8 | rot | 2×2 Strich | Alarm-Signal IR-Schranke 2 |
| 9 | gelb | kein Strich | 24 V Versorgung Optische IR-Schranke – Netzteil 1 |
| 10 | gelb | 1 Strich | 24 V Versorgung Optische IR-Schranke – Netzteil 1 |
| 11 | gelb | 2 Strich | 24 V Versorgung Beleuchtung (volle Helligkeit) – Netzteil 2 |
| 12 | gelb | 2×2 Strich | 24 V Versorgung Beleuchtung (volle Helligkeit) – Netzteil 2 |
| 13 | grau | kein Strich | 24 V Beleuchtung über Spannungsregler (gedimmt) |
| 14 | grau | 1 Strich | 24 V Beleuchtung gedimmt / voll |
| 15 | grau | 2 Strich | 24 V Beleuchtung + Sirene |
| 16 | grau | 2×2 Strich | 24 V Sirene – Netzteil 2 |
| 17 | weiß | kein Strich | 24 V Beheizung – Netzteil 2 |
| 18 | weiß | 1 Strich | 24 V Beheizung – Netzteil 2 |
| 19 | weiß | 2 Strich | 24 V Beheizung – Netzteil 2 |
| 20 | weiß | 2×2 Strich | 24 V Beheizung – Netzteil 2 |
Zwei parallel geschaltete 0,8 mm-Adern ergeben zusammen ca. 1 mm² Querschnitt.
Durch die getrennte Versorgung von Heizung, Beleuchtung und Alarmierung sind Kabellängen bis ca. 100 m ohne kritischen Spannungsabfall realisierbar.
(reduzierte Zusatzoptionen, robuste Ausführung)
| Ader | Funktion |
|---|---|
| 1 | 24 V Versorgung IR-Schranke, Alarmkontakt, Heizband (bei Thermostatbetrieb) |
| 2 | 24 V GND – gemeinsame Masse für IR-Schranke, Heizung, Beleuchtung, Sirene |
| 3 | 24 V Alarm-Ausgang 1 |
| 4 | 24 V Alarm-Ausgang 2 (alternativ Signal schwach) |
| 5 | 24 V Beleuchtung – gedimmt |
| 6 | 24 V Beleuchtung – volle Helligkeit |
| 7 | 24 V Sirene |
Einschränkung:
Weniger Erweiterungsmöglichkeiten als bei A-2Y(L)2Y, dafür einfache Verdrahtung und hohe mechanische Belastbarkeit.
Planung & Umsetzung
- Aufteilung auf mehrere Netzteile empfohlen
- Trennung von Versorgung und Signal
- saubere Erdverlegung / Leerrohre
- Planung immer projektabhängig
Häufige Fragen zur Verkabelung von Infrarot-Lichtschranken
Für die Signalübertragung eignen sich Steuer- oder Fernmeldekabel wie A-2Y(L)2Y.
Die 24-V-Versorgung erfolgt je nach Aufbau über separate Versorgungsleitungen.
Die Trennung reduziert Störeinflüsse, erhöht die Betriebssicherheit und ermöglicht längere Leitungslängen ohne Spannungsabfall.
Durch die parallele Nutzung mehrerer Adern und getrennte Netzteile sind Leitungslängen bis ca. 100 m problemlos realisierbar.
Ja, optional können Bus- oder Datenleitungen für Beleuchtung, Temperaturabfrage oder Smart-Home-Integration vorgesehen werden.
